一、產品描述：
1、KZJ—20/1.5S型架柱式遠距離振動、注水式鉆機，具有調整鉆孔角度、快速退換鉆桿等功能，減輕了工人勞動強度。2、采用注水沖洗、旋轉切削，降低工作面的粉塵飛揚，改善工作環境，有利于員工的健康。3、注水沖洗鉆孔，使孔內粉塵排放順暢，鉆頭及時降溫，有效避免鉆頭卡死現象，提高工作效率。最大鉆孔深度120m，鉆孔首尾端徑向誤差≤100mm。4、礦用孔底切削式深孔鉆機，切削電機位于鉆孔的底部，馬達在孔底旋轉，噪聲小，鉆孔孔徑大。鉆桿不轉動，只起向前推動作用，所需后推動力小，節能降耗。最大鉆孔深度200m，鉆孔首尾端徑向誤差≤200mm。
二、主要技術參數：
項 目 | 性能參數名稱 | 計量單位 | KZJ-20/1.5S型 |
出廠參數值 |
主 機 | 額定轉矩 | N·M | 22.5 |
額定轉速 | r/min | 520 |
空載噪聲功率級 | dB(A) | ≤95 |
負載噪聲功率級 | dB(A) | ≤105 |
鉆尾形式及連接尺寸 | mm | 160（螺絲） |
鉆孔直徑 | mm | Φ38～Φ60 |
鉆孔最大深度 | m | 120 |
鉆進速度（煤層） | mm/min | ≤1000 |
沖洗水工作壓力 | MPa | ≤0.45 |
適用巖石抗壓強度 | MP | ≤80 |
主機外形尺寸（L×W×H） | cm | 190×62×940 |
重量 | Kg | 19.5 |
推 進 器 及 支 架 | 推進力 | KN | 0.04～0.05 |
推進行程 | mm | 1500 |
空載推進速度 | m/min | 4 |
空載返回速度 | m/min | 4 |
推進器長度 | mm | 300 |
推進器重量 | Kg | 6 |
鉆孔角度變幅范圍 | （°） | 0～25 |
使用場所最大/最小高度 | m | 0.8～0.5 |
支架重量 | Kg | 78 |
主 電 動 機 | 型號 | —— | ZM25 |
額定功率 | KW | 2.5 |
額定電流 | A | 11.8 |
額定電壓 | V | 127 |
額定轉速 | r/min | 2820 |
最大轉矩倍數 | N·M | 5.0 |
堵轉轉矩倍數 | N·M | 5.0 |
| 振動機構類型 | —— | 離合類型 |
振動頻率 | Hz | 140 |
振動振幅 | mm | 2.5 |
污 水 水 泵 | 型號 | —— | 40NWL |
流量 | m3/h | 9 |
揚程 | M | 12 |
出水壓力 | Mpa | ≤0.5 |
注 水 泵 電 機 | 型號 | —— | YB2-80M1-2 |
額定功率 | KW | 1.2 |
額定電流 | A | 2.55 |
額定電壓 | V | 127 |
額定轉速 | r/min | 2825 |
堵轉轉矩倍數 | N·M | 2.2 |
最大轉矩倍數 | N·M | 2.4 |
三、使用環境與適用范圍：
1、工作環境溫度不超過40℃，符合礦井巷道規定指標。
2、相對濕度不超過95%（環境溫度25℃時）。
3、海拔高度≤1000m。
4、適應在含有甲烷、煤塵等易燃、易爆的環境中作業。
5、主要用于礦井巷道的探水、放水作業。

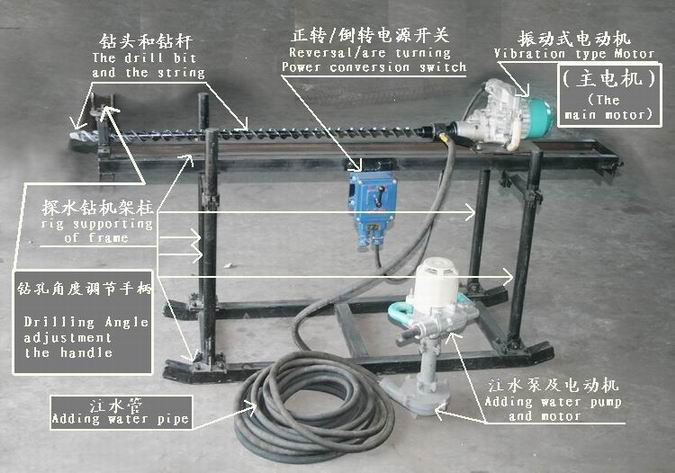

四、產品各部位名稱：
KDM—22/5.5S型礦用孔底切削式深孔鉆機
自主研發最新專利技術，恕不公開詳細參數。中國專利號：200920297070。
礦用的孔底馬達切削式深孔鉆機，主要由機架、導軌、鉆桿、鉆頭和液壓缸組成，鉆桿設在導軌內，鉆桿的后端為液壓推進裝置，鉆頭與鉆桿的連接處設有馬達和導向裝置。所述的導向裝置，其外壁上設有與鉆桿軸向平行的導向條。導向條與導向裝置之間設有空隙。兩端設有切削刃。鉆桿軸心設有水道。避免了鉆進困難以及鉆桿折損等問題；有效提高了鉆進精度，提高了最大鉆進深度，并且在導向裝置的導向條中間留有的空隙既可以便于馬達與動力源連接，又可以作為排屑口，便于高壓水沖洗排渣，結構設計合理，實用性好。
